聚氯乙烯絕緣和護套控制電纜
Polyvinyl chloride insulated and sheathed control cables
1 產品標準
GB 9330.2《聚氯乙烯絕緣和護套控制電纜》；本標準參照采用國際電工委員會IEC227《450/750V及以下聚氯乙烯絕緣電纜》。
根據用戶需要，允許按雙方商定的技術條件生產和交貨。
2 產品適用范圍
本產品適用于交流額定電壓U0/U為450/750V及以下控制、監控回路及保護線路等場合。
3 使用特性
3.1 額定電壓U0/U為450/750V。
3.2 電纜導體的長期允許工作溫度為70℃。
3.3 電纜敷設溫度應不低于0℃，推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
有屏蔽結構的軟電纜，應不小于電纜外徑的6倍。
4 電纜型號及結構示意圖如表1
表 1
|
型號
|
名稱
|
主要適用范圍
|
|
KVV
|
銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜
|
敷設在室內、電纜溝、管道
等固定場合
|
|
KVVP2
|
銅芯聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
|
敷設在室內、電纜溝、管道等有屏蔽要求的固定場合
|
|
KVV22
|
銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜
|
敷設在室內、電纜溝、管道
等固定場合
|
|
KVVR
|
銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜
|
敷設在室內移動要求
柔軟的場合
|

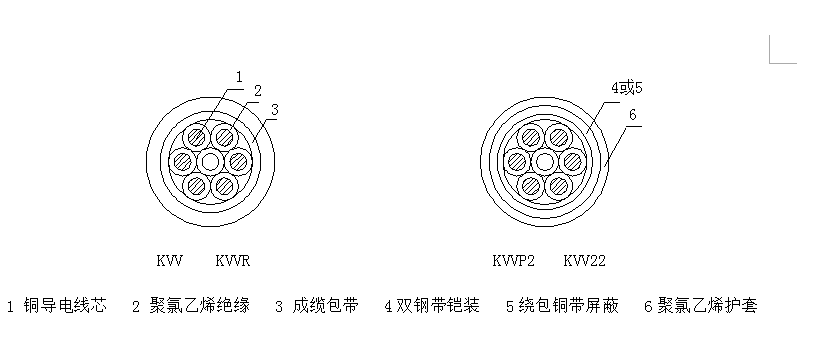

示意圖如下：
5 電纜規格如表2
表 2
|
電纜型號
|
導電線芯標稱截面mm2
|
|
|
0.75～1.0
|
1.5
|
2.5
|
4
|
6～10
|
|
|
芯數
|
|
KVV
|
2～61
|
4～37
|
4～14
|
4～10
|
|
KVVP2
|
2～61
|
4～37
|
4～14
|
4～10
|
|
KVV22
|
——
|
——
|
4～37
|
4～14
|
4～10
|
|
KVVR
|
——
|
4～37
|
4～14
|
——
|
注：芯數分別為：2、4、5、6、7、8、10、12、14、16、19、24、30、37、44、48、52和61芯。
6 主要技術性能
6.1 銅導電線芯20℃時的直流電阻應符合GB/T3956《電纜的導體》標準的規定。
6.2 電纜每一芯對其它絕緣線芯或屏蔽層、鎧裝層，70℃時的絕緣電阻應符合GB9330的規定。
6.3 絕緣線芯應經受表3規定的工頻交流電壓的火花擊穿試驗；或浸入室溫水中6h后，經受工頻交流2000V的電壓試驗5min不擊穿。
表 3
|
絕緣標稱厚度 mm
|
試驗電壓 V
|
|
0.8及以下
|
5000
|
|
1.0及以上
|
6000
|
6.4 成品電纜的線芯間及線芯與鎧裝層或屏蔽層之間，應經受工頻交流2000V試驗電壓，5min不擊穿。
6.5 電纜的交貨長度應不小于100m，允許長度不小于20m的短段電纜交貨，但其數量應不超過交貨總長度的10% 。
根據雙方協議，允許一任何長度的電纜交貨。
長度計量誤差應不超過±0.5% 。
